240千赫兹
深圳市云岸海洲科技有限公司
咨询热线 ：15920023986 （微信）

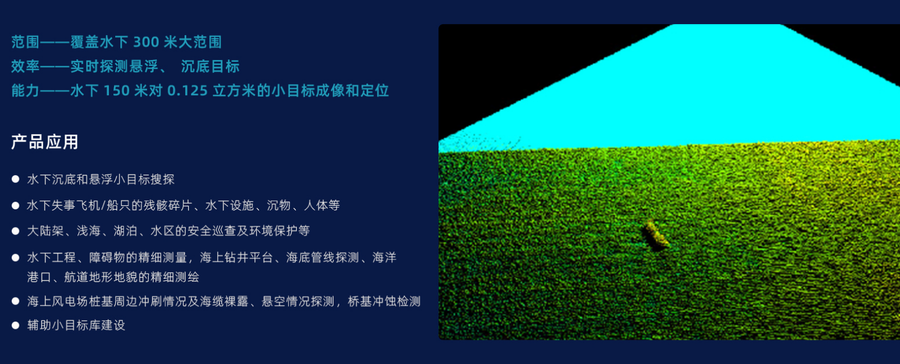

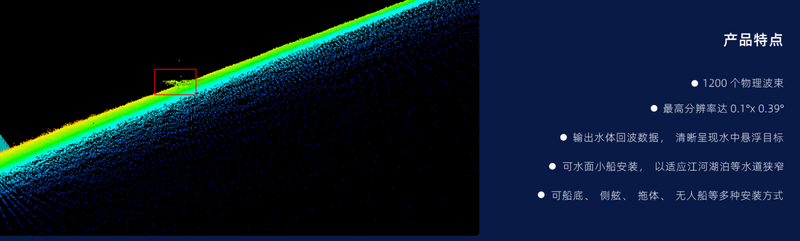

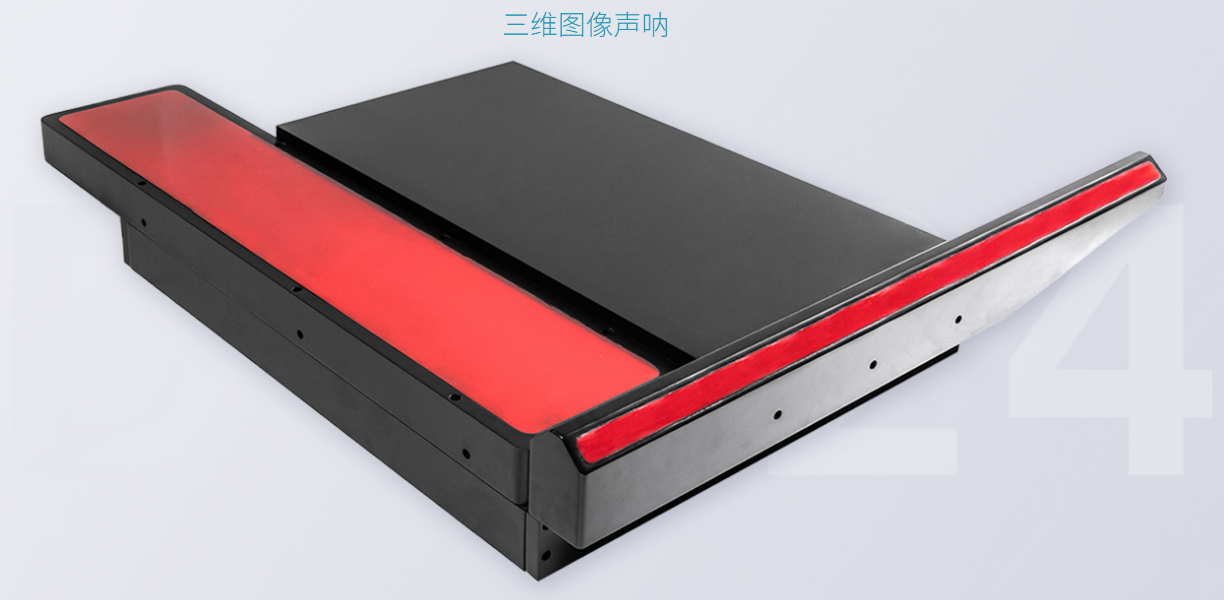

水下图像声呐超高分辨率声呐三维图像声呐水下小目标搜索航道测绘海上桩基冲刷检测 二维码
水下图像声呐超高分辨率声呐三维图像声呐水下小目标搜索航道测绘海上桩基冲刷检测
声学特征 中心频率 探测距离 0.5米—300米 波束开角 60°至120°,开角可调 波束数量 1200个 距离分辨率 2.5厘米 角度分辨率 0.1°×0.39° 脉冲长度 33.36μs—208.5μs 刷新频率 最高可达36赫兹 模提升功能 ±5° 通用指标 耐压范围 100米 工作航速 ≤9节 集成MRU 模摇(动态):0.03°RMS 俯仰(动态):0.03°RMS 升沉:5cm或者5% 加速度:0.01平方秒RMS 机械规格 重量 41千克(水中,不含安装支架) 135千克(空气中) 体积 接收阵:107毫米×229毫米×74毫米 发射阵:104毫米×76毫米×126毫米 操作温度 水下单元:-5℃~40℃ 水面单元:-5℃~50℃ 安装方式 根据船型设计安装支架 法兰盘支架安装与升降杆连接杆 电气接口 输入电压 100-240伏(交流电),50—60赫兹 通信接口 千兆以太网,用来传输声纳数据和控制数据 功耗 350瓦(湿端) 数据输出 XTF格式与客户自定义 水密连接器 27芯水密连接器,传输网络,同步信号及电源
|
