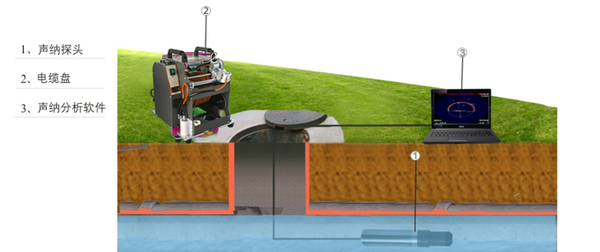

管道声纳检测系统是利用声波反射原理对水下物体进行探测和定位识别，可对充

满液体的管道进行检测，获得管道内部破损、淤积等数据，是目前最为先进的管

道检测评估设备。主要用于带水管道（满水或2/3以上水位）、检查井或地下空洞

检测，自动分析提取内壁轮廓，建立三维模型，并进行量化分析。能够准确判定

较多数结构性缺陷（破裂、变形、支管暗接、脱节等）和功能性缺陷（沉积、障

碍物、残墙、坝根等），自动测算淤积量并生成管底沉积状态纵断面图，通过搭

配扩展部件，可实现CCTV与声呐结合，实现（水上水下）综合检测。

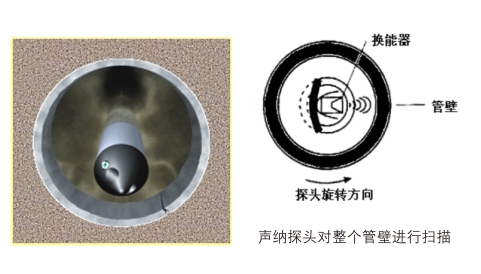

声纳探头具有一个可旋转的超声换能器,换能器投射声波到管道壁，并接收回波。

换能器在1秒内完成360度连续扫描，每一个360度都会有400个发射/接收的周期

,波束角度为0.9度，每一个发射/接收周期采样250点。

技术参数 | Technical Data

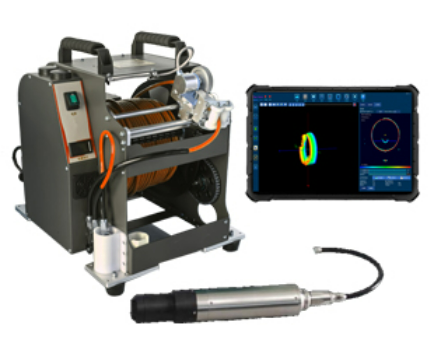

配置清单 | Configuration List
