边坡监测雷达系统

边坡监测雷达系统,

小型圆弧形变监测雷达高陡边坡公铁路边坡地灾隐患点尾矿库地灾应急救援监测野外

地灾应急救援监测矿区长期固定监测场景

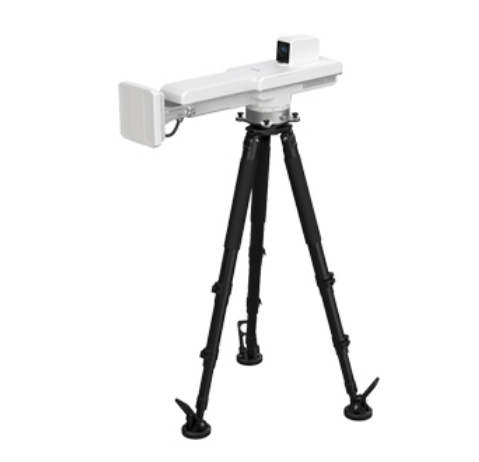

               边坡监测雷达系统是一款轻小型的圆弧合成孔径形变监测雷达，其基于调频连续波雷达体制，通过圆弧合成孔径成像和差分干涉测量技术，实现高分辨率成像和亚毫米级形变测量精度，可对监测坡体的微小形变进行全方位、非接触、高精度监测，具有距离远、形变数据刷新率高、环境适应性强、便携性好、操作简单和预警智能等特点，可应用于高陡边坡、公/铁路边坡、地灾隐患点、尾矿库（坝）、露天矿区、水利工程和地灾应急救援等监测场景，尤其适用于野外地灾应急救援监测和露天矿区长期固定监测场景。

全方位扫描：支持360°全方位扫描，适应大型矿区及“两山夹一沟”山区等场

景应用；

快速/精度高：形变更新速度快，远距离、高形变测量精度；

超便携：重量轻、体积小，便于野外携带；

轻部署：标配应急电源，可在野外环境快速完成监测部署；

环境适应性强：全天时全天候工作；防水抗震设计可支持野外恶劣环境；

智能程度高：具备系统自诊断和修复、设备状态监控上报、自动重连功能，可进行本地应急、远程访问、数据下载、操作等作业；

预警智能多样：支持全域隐患点自动定位和监测；预警规则灵活，可按需配置；

多种通讯方式：灵活支持4G/WIFI/有线等多种接入，提供百兆以太网接口

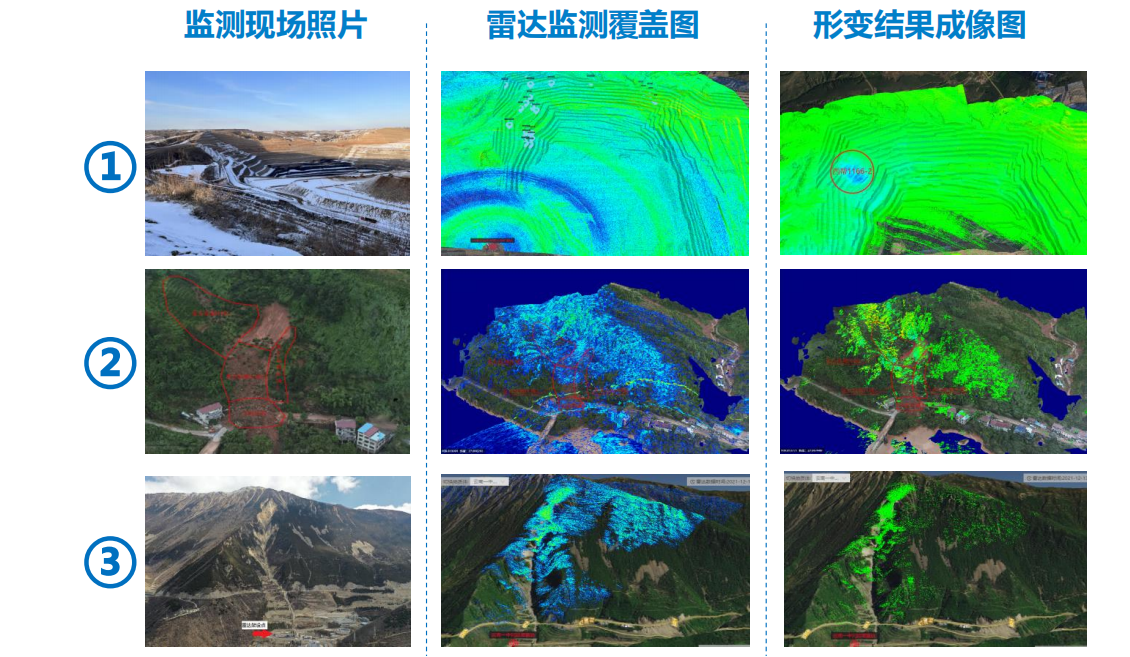

1、应急救援监测预警：

用于地震应急救援过程中对建筑物和坡体的微形变监测，对可能出现的垮塌及二次倒塌提前预警，起到保护现场人员作用，也可对危楼进行监测预警。

2、边坡长期监测：

可对各类公路铁路边坡、山体边坡、尾矿库、排土场、桥隧旁边坡等进行长期监测，起到提前预警避免生命与财产损失。

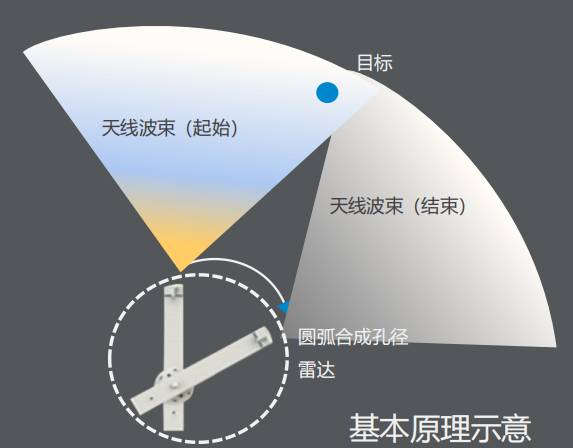

工作原理

绕轴心旋转的转臂带动顶端的宽波束天线扫过目标，进行圆弧合成孔径高分辨率成像

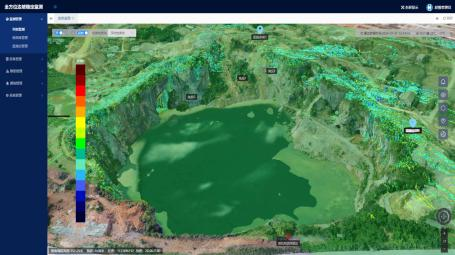

三维显示界面
